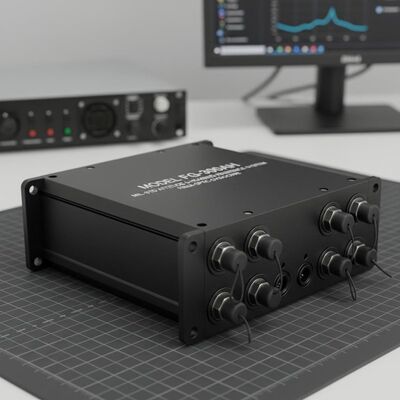

Qualidade Modelo FG-300AH Sistema de referência de atitude e direção padrão militar econômico com giroscópio de fibra óptica fábrica

Modelo FG-300AH Sistema de referência de atitude e direção padrão militar econômico com giroscópio de fibra óptica

Name: Modelo FG-300AH Sistema de referência de atitude e direção padrão militar econômico com giroscópio de fibra óptica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: FG-300AH

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: T/T

Embalagem Padrão: Caixa de cartão

FG-300AH.pdf

PDF

Resumo do Produto

FG-300AH AHRS econômico com durabilidade de nível militar. Possui giroscópios de fibra óptica, precisão de atitude de 0,01° e opera em temperaturas de -40°C a +70°C. Ideal para aplicações marítimas, de veículos e de estabilização de antenas.

Atributos personalizados do produto

Destacar

sistema de referência de posição de rubrica de custo-benefício

,

Sistema de navegação inercial FG-300AH

,

AHRS acessível com garantia

Descrição do produto

Modelo FG-300AH Sistema de Referência de Atitude e Direção

O FG-300AH Attitude and Heading Reference System (AHRS) é uma solução de navegação e medição inercial econômica projetada para medir a atitude tridimensional, a velocidade angular,aceleraçãoFabricado de acordo com os padrões militares, este sistema oferece um desempenho confiável em ambientes exigentes.

Visão geral do sistema

O FG-300AH utiliza tecnologia de giroscópio de fibra óptica e acelerômetros de flexão de quartzo, alcançando precisão do sistema através de calibração e compensação de erros de alta precisão.Características de engenharia avançadas, incluindo blindagem eletromagnética, a concepção do equilíbrio térmico, a análise modal das vibrações, a concepção da vedação e os rigorosos processos de fabrico garantem uma excepcional adaptabilidade ao ambiente.

Características fundamentais

Tecnologia giroscópica de fibra óptica de baixo custo
Calibração e compensação dos parâmetros de erro a nível do sistema
Compensação da temperatura no domínio da temperatura total
Auto-alinhamento anti-turbulência e auto-alinhamento da base móvel
Compatível com sistemas de navegação por satélite, medidor e DVL
Configurável para os modos combinados de navegação e de navegação amortecida
Construído para padrões militares

Aplicações

Sistemas de bússola marítimos de baixa e média precisão
Navegação e controlo do veículo
Controle de estabilização da antena
Referência do título "Atitude"
Posicionamento e orientação do AUV

Especificações técnicas

Desempenho do giroscópio
Estabilidade de desvio zero	0.1°/h, 1σ
Repetitividade de viés zero	0.1°/h, 1σ
Não-linearidade do fator de escala	50 ppm, 1 σ
Desempenho do acelerômetro
Estabilidade de desvio zero	30 μg, 1 σ
Repetitividade de viés zero	30 μg, 1 σ
Estabilidade do fator de escala	30 ppm, 1 σ
Desempenho do sistema
Horário de arranque	10 minutos.
Precisão da atitude	00,01°, 1σ
Precisão da rota	0.4*sec ((Lat) °, 1σ
Erro de posição (com DVL)	10,5% da distância percorrida
Faixa de medição
Velocidade angular	± 300°/s
Aceleração	± 40 g
Ambiente de funcionamento
Temperatura de funcionamento	-40°C a +70°C
Temperatura de armazenamento	-55°C a +85°C
Vibração	0.04g2/Hz @ 2-2000Hz
Resistência a choques	30 g @ 6 ms / 50 g @ 11 ms
Características elétricas
Tensão de funcionamento	28VDC
Consumo de energia	≤ 14 W
Interface de comunicação	RS422/RS232
Características físicas
Dimensões (WDH)	88 * 93 * 130 mm
Peso	≤ 1,4 kg

Etiquetas

Sistema de navegação do ins do encanamento

Sistema de medida com inércia de exame

Unidade de medição com inércia do imu da fibra ótica
