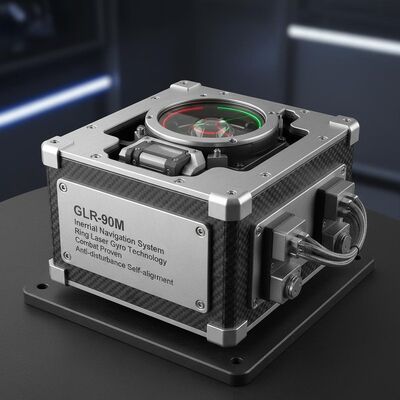

Qualidade Sistema de navegação inercial GLR-90M de alto desempenho com tecnologia giroscópica de laser de anel, comprovado em combate e auto-alinhamento anti-distúrbio fábrica

Sistema de navegação inercial GLR-90M de alto desempenho com tecnologia giroscópica de laser de anel, comprovado em combate e auto-alinhamento anti-distúrbio

Name: Sistema de navegação inercial GLR-90M de alto desempenho com tecnologia giroscópica de laser de anel, comprovado em combate e auto-alinhamento anti-distúrbio
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: GLR-90M
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: GLR-90M

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: T/T

Embalagem Padrão: Caixa de cartão

GLR-90M.pdf

PDF

Resumo do Produto

GLR-90M Gyro Compass & INS: Tecnologia de giroscópio a laser em anel comprovada em combate com autoalinhamento durante o movimento. Oferece precisão de rumo de 0,01°, opera em temperaturas de -40°C a 70°C e aceita entradas de GPS/GNSS. Ideal para aplicações navais, de mísseis e de direcionamento terrestre.

Atributos personalizados do produto

Destacar

Bússola giroscópica GLR-90M

,

Sistema de navegação inercial com garantia

,

bússola giroscópica de alto desempenho

Descrição do produto

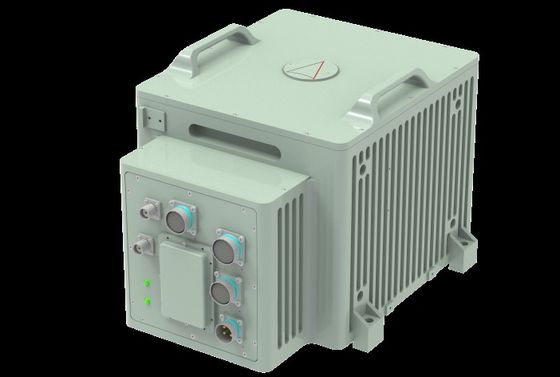

Compasso giroscópio e sistema de navegação inercial de alto desempenho GLR-90M

O GLR-90M é uma unidade de navegação inercial de alto desempenho baseada na tecnologia digital de giroscópio anel-laser.Utilizando três giroscópios laser anéis tipo-90 de eixo único e acelerômetros flexíveis de quartzo, este sistema fornece dados precisos mesmo em situações de combate duras.

Características essenciais

Tecnologia avançada de giroscópio laser de anel
Confiabilidade comprovada em combate
AHRS+INS integrados numa única unidade
Auto-alinhamento anti-perturbação em movimento
Opções de ligação múltiplas: entrada GPS/GNSS/Speed LOG DVL/USBL
Modos de navegação configuráveis: INS/navegação integrada
Compatível com todos os tipos de suportes

Aplicações

Navios e embarcações da Marinha
Sistemas de mísseis e aeronaves
Ponto e alvo do Exército Terrestre
Navegação submarina

Especificações de desempenho

Parâmetro	Especificações
Horário de fixação	10 minutos (dados disponíveis) 30 minutos (performance de atitude total)
Posição sem auxílio	1 nm/4h, CFP 50
Velocidade sem auxiliar	00,8 m/s, 1 σ
Rolar e lançar sem auxílio	00,01 graus, 1 σ
Direcção sem auxiliar	0.01*sec ((φ)deg, 1σ
Rolar e empurrar com assistência GPS	00,005 graus/h, 1 σ
Orientação com assistência GPS	00,008 graus, 1 σ
Intervalo de taxa de rotação	± 400°/s
Faixa de aceleração	± 15 g

Especificações ambientais

Parâmetro	Especificações
Temperatura de funcionamento	-40°C a 70°C
Temperatura de armazenamento	-55°C a 85°C
Vibração	0.04g2/hz @ 20-2000hz
Choque (condição de trabalho)	30 g @ 6 m/s
Choque (sobrevivência)	50 g @ 11 m/s

Especificações eléctricas e físicas

Parâmetro	Especificações
Fornecimento de energia	28V DC
Interface	O sistema de transmissão de dados é um sistema de transmissão de dados que permite a transmissão de dados através de redes de transmissão de dados.
Tamanho (WDH)	328280225mm
Peso	≤ 21 kg
Consumo de energia	≤ 35 W
