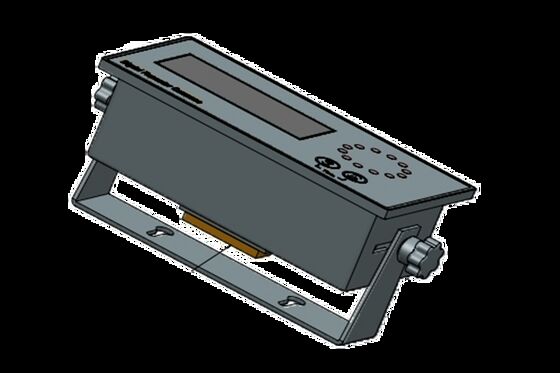

Bússola de repetição digital TDD-5 com precisão de 0,1°, 24 V de corrente contínua e interface RS422/RS232 para navegação naval

Name: Bússola de repetição digital TDD-5 com precisão de 0,1°, 24 V de corrente contínua e interface RS422/RS232 para navegação naval
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDD-5
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: Navioptics

Número do modelo: TDD-5

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: 1

Condições de pagamento: T/T

Resumo do Produto

Bússola repetidora digital TDD-5: Bússola marítima compacta com precisão de 0,1°, proteção IP22 e interface RS422/RS232. Possui display analógico/digital com brilho ajustável para transmissão confiável de rumo.

Atributos personalizados do produto

Dimensões:

Mostrado no desenho de dimensão de contorno

Peso:

Cerca de 1KG

Lendo a precisão:

0.1°

Temperatura operacional:

-15℃ ~ + 60℃

Tensão:

24V CC

Consumo de energia:

cerca de 6W

Descrição do produto

Compasso do Repetidor Digital TDD-5

Visão geral do produto

O TDD-5 Digital Repeater Compass é um compasso repetidor moderno com design compacto e opções de instalação flexíveis, incluindo configurações embutidas, montadas em parede ou desktop.Este instrumento avançado transmite os dados da rotação do navio da girobús para qualquer local na embarcação.

Utilizando as mais recentes tecnologias electrónicas e informáticas, a bússola repetidora determina com precisão as linhas de proa e popa em relação ao norte geográfico,Independente da localização da instalação do giroscópio.

A bússola oferece dois modos de exibição: analógico e digital, com brilho de iluminação ajustável controlado através de botões do painel frontal.

Especificações técnicas

Especificações	Detalhes
Dimensões	Conforme mostrado no desenho de dimensão de contorno
Peso	Aproximadamente 1 kg
Precisão de leitura	0.1°
Nível de protecção	IP22
Temperatura de funcionamento	-15°C a +60°C
Voltagem	24 V DC
Consumo de energia	Aproximadamente 6W
Interface em série de cabeçalho	RS422 ou RS232 (NMEA)
Portão RS422	4800 baud, 1 bit de início, 1 bit de parada, sem paridade
Tempo do ciclo	120 ms

Conformidade da interface NMEA:A transmissão de informação está em conformidade com a NMEA0183 versão 2.00 (IEC 61162-1).

$xxHDTxxx.x,T*cc
$xxHDM,xxx.x,T*cc
$xxHDGxxx.x,,*cc

Onde: xxx.x representa o valor da direção da bússola do repetidor, *CC é o bit de verificação hexadecimal (00-FF),é Enter, eÉ a Migração.

Desenho de dimensão

Bússola de repetição digital TDD-5 com precisão de 0,1°, 24 V de corrente contínua e interface RS422/RS232 para navegação naval 0
