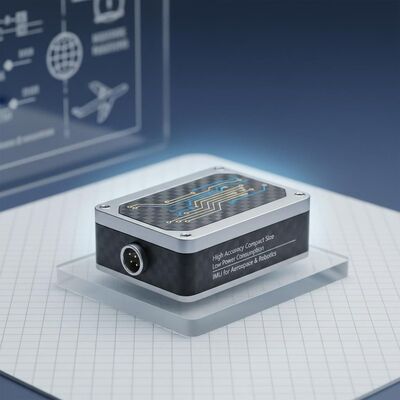

Qualidade Unidade de Medição Inercial (IMU) de Alta Precisão, Tamanho Compacto e Baixo Consumo de Energia para Aeroespacial e Robótica fábrica

Unidade de Medição Inercial (IMU) de Alta Precisão, Tamanho Compacto e Baixo Consumo de Energia para Aeroespacial e Robótica

Name: Unidade de Medição Inercial (IMU) de Alta Precisão, Tamanho Compacto e Baixo Consumo de Energia para Aeroespacial e Robótica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F41IMU
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: The Inertial Measurement Unit (IMU)

Número do modelo: F41IMU

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um grupo

Capacidade de fornecimento: grupo 30 pelo mês

Prazo de entrega: 15 dias

Condições de pagamento: T/T

Embalagem Padrão: Caixa da caixa

Resumo do Produto

IMU de alta precisão com caminhada aleatória de 0,02°/√h, faixa de 400°/s, operação de -40°C a +85°C. Compacto, baixo consumo de energia (≤8W), ideal para aeroespacial, robótica, drones. Calibrado de fábrica com saída digital.

Atributos personalizados do produto

Destacar

log satélite da velocidade do furuno

,

log da velocidade do jrc da sonar de doppler

,

log completo da velocidade de doppler do furuno do OMI

Imprecisão de rastreamento terrestre:

Velocidade do navio (menos de 1 kn): ±0,01 m/s, o que for maior Velocidade do navio (mais de 1 kn):

Imprecisão no rastreamento de água:

±1,0% ou ±0,1 kn, o que for maior

Faixa de profundidade:

1-200 metros

Diâmetro do transdutor:

Ø112

Diâmetro da válvula gaveta:

Ø125

Peso da válvula gaveta:

120kg

Faixa de entrada:

400 °/s

Interface:

I2C, SPI, UART

Dimensões:

Varia de acordo com o modelo, normalmente em escala mm

Aplicativos:

Aeroespacial, Robótica, Smartphones, Drones, Automotivo

Faixa de temperatura operacional:

-40°C a +85°C

Componentes:

Acelerômetro, giroscópio, magnetômetro

Coeficiente de caminhada aleatória:

00,02°/√h

Tipo:

Sensor

Graus de liberdade:

6-DOF ou 9-DOF

Calibração:

Calibrado de fábrica ou calibrável pelo usuário

Repetibilidade de viés zero:

00,005°/h

Saída:

Sinais Digitais ou Analógicos

Formato de dados de saída:

Quaternion, ângulos de Euler, dados brutos do sensor

Medição:

Aceleração, Velocidade Angular, Campo Magnético

Peso:

Normalmente menos de 50 gramas

Descrição do produto

Unidade de Medição Inercial (IMU)

A Unidade de Medição Inercial (IMU) apresenta tamanho compacto, peso leve, baixo consumo de energia e alta precisão. Ela permite o projeto de sistemas de navegação inercial puros strapdown, de eixo único e de eixo duplo modulados, atendendo à demanda por equipamentos de navegação inercial de pequeno porte e alta precisão em novas plataformas não tripuladas, armamentos subaquáticos/torpedos e plataformas de armas terrestres/aéreas. A unidade fornece medição dinâmica de informações de movimento angular e linear do portador.

Especificações Técnicas

Componente	Parâmetro	Descrição	Valor	Notas
Giroscópio	Viés Zero	Estabilidade de Viés (10s)	0.3°/h
	Viés Zero	Estabilidade de Viés em Temperatura Variável (100s)	0.5°/h
	Fator de Escala	Não Linearidade do Fator de Escala	≤20ppm
	Outros Indicadores	Coeficiente de Ruído Aleatório	0.02°/√h
	Faixa	Faixa de Entrada	400°/s
Acelerômetro	Desvio	Repetibilidade do Viés Zero	0.3mg
	Viés Zero	Sensibilidade de Temperatura do Viés	50μg/°C
	Fator de Escala	Repetibilidade do Fator de Escala	300ppm
	Fator de Escala	Sensibilidade de Temperatura do Fator de Escala	20ppm/°C
Acelerômetro	Indicadores de Faixa	Faixa de Entrada	±20g
Características	Desempenho Ambiental	Temperatura de Operação	-40°C~60°C
Características	Desempenho Ambiental	Temperatura de Armazenamento	-45°C~70°C
Requisitos Gerais	Energia	Fonte de Alimentação	18~36V(DC)
	Energia	Consumo de Energia Estável	≤8W	Consumo de Energia na Inicialização ≤15W
	Mecânico	Diâmetro do Furo de Montagem	4-Φ4.5mm
	Dimensões	Tamanho	70.370.353 mm
	Peso	Massa	≤500g

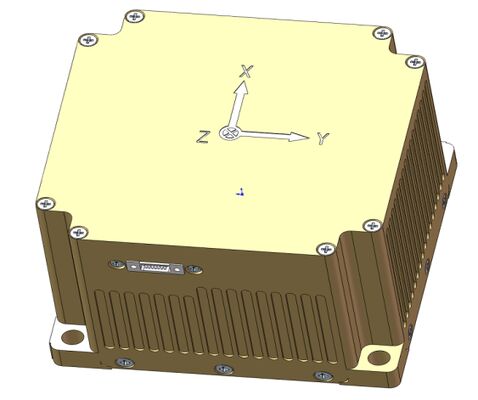

Diagrama Estrutural

Unidade de Medição Inercial (IMU) de Alta Precisão, Tamanho Compacto e Baixo Consumo de Energia para Aeroespacial e Robótica 0
