Qualidade Unidade de inércia de fibra óptica para medição dinâmica fábrica

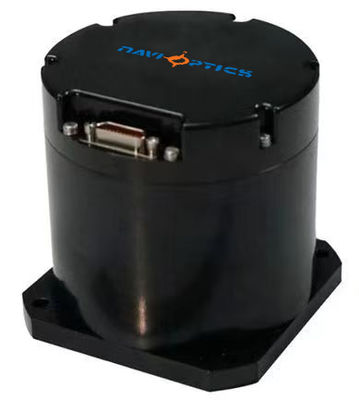

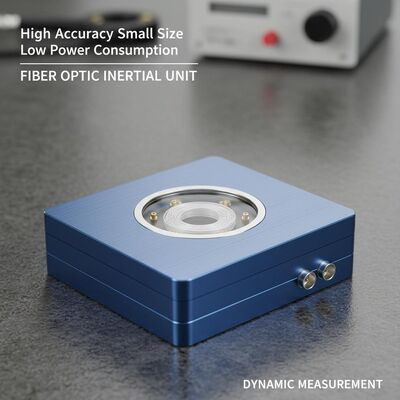

Unidade de inércia de fibra óptica para medição dinâmica

Name: Unidade de inércia de fibra óptica para medição dinâmica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU-D
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF42IMU-D

Local de Origem: China

Quantidade mínima de pedido: Navi Optics

Condições de pagamento: L/c, t/t

Embalagem Padrão: Caixa de caixa

Resumo do Produto

A IMU de fibra óptica TDF42IMU-D de alta precisão oferece estabilidade de giroscópio de 0,05°/h e faixa de acelerômetro de ±20g. O design compacto e robusto opera de -40°C a 60°C, ideal para plataformas não tripuladas e sistemas de armas que exigem detecção de movimento precisa.

Atributos personalizados do produto

Destacar

lightweight fiber optic inertial unit

,

high accuracy IMU dynamic measurement

,

TDF71IMU0 inertial measurement unit

Descrição do produto

Alta precisão e estabilidade Unidade inercial de fibra óptica TDF42IMU-D

Unidade de medição de inércia de fibra óptica de modulação de eixo único e duplo

Visão geral do produto

As unidades inerciais de fibra óptica oferecem vantagens significativas, incluindo tamanho compacto, construção leve, baixo consumo de energia e alta precisão.eixo único, e configurações de modulação de eixo duplo, tornando-os ideais para plataformas modernas não tripuladas, armas submarinas/torpedeiras e sistemas de armas terrestres/aéreas que requerem um pequeno fator de forma,Equipamento de medição inercial de alta precisão com capacidades dinâmicas de detecção de movimento angular e linear.

Especificações de desempenho

Componente	Parâmetro	Especificações	Notas
Desempenho do giroscópio	Estabilidade de desvio zero (100s)	00,05°/h
	Estabilidade de viés zero (10s)	0.1°/h
	Temperatura variável Estabilidade de desvio zero	0.5°/h
	Fator de escala de temperatura total	≤ 200 ppm
	Coeficiente de caminhada aleatória	00,01°/√h
	Faixa de entrada	400°/s
Desempenho do acelerômetro	Desvio Erro global mensal	50 μg
	Sensibilidade à temperatura de viés zero	50 μg/°C
	Erro global mensal do fator de escala	50 ppm
	Sensibilidade à temperatura do fator de escala	50 ppm/°C
	Faixa de entrada	± 20 g
	Características do sistema
Desempenho ambiental	Temperatura de funcionamento	-40°C a 60°C
	Temperatura de armazenamento	-45°C a 70°C
	Fornecimento de energia	18-36V DC
	Consumo de energia estável	≤ 12 W	Consumo de energia de arranque ≤ 25 W

Interfaces elétricas

A unidade inercial possui interfaces elétricas externas, incluindo fonte de alimentação, interface de comunicação RS422 e interface Ethernet de 100 Mbps.O modelo de tomada de ligação elétrica externa é J30JM-15ZKP43, com o modelo J30J-15TJL.

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,2	Fonte de alimentação externa	Alimentação PCS positiva	24 V
3,4	Base de alimentação do PCS	Terra de potência
5	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
6		IMU_TX1-	Dados de saída da UMI negativos
9	Sinal de sincronização	IMU_RX1+	Sinal de sincronização da UMI positivo
10		IMU_RX1-	Sinal de sincronização da UMI negativo

Protocolo de comunicação

A porta serial RS422 1 produz três canais de informações sobre o aumento de ângulo, três canais de informações sobre o aumento de velocidade, informações sobre a contagem de IO,e informações de temperatura a uma frequência de dados de 200 Hz (os valores de observação em bruto sem interpolação são compensados por erros)
RS422 serial port 2 outputs time synchronization signal at sampling time 1 (valid rising edge representing inertial sensor sampling time) as RS422 differential signal with 10±2μs pulse width and 5ms±20μs sampling signal interval
Tempo de estabelecimento do nível da borda ascendente e descendente não superior a 100 ns
A transmissão de dados pela porta de série 1 começa 50 μs após a emissão da borda ascendente

Protocolo de dados de saída

Parâmetros de comunicação:
• Baud Rate: 460.800 pb
• Formato de saída: RS422, 1 bit de início, 1 bit de parada, 8 bits de dados, sem soma de verificação
• Frequência de dados: 200 Hz
• Ordem de bytes: primeiro byte baixo, depois byte alto
• Bits não definidos por padrão para 0

Número de bytes	Significado	Tipo de dados	Duração	Descrição
1 a 4	Cabeçalho do Pacote	int não assinado	4 bytes	0x55x55x55
5 a 8	Contagem de pacotes	int não assinado	4 bytes	Valor de contagem interna da UMI
9 a 12	X Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
12 a 16	Y Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
16 a 20	Z Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
21 a 24	X Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Aumentar a velocidade (m/s)
25 a 28	Y Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Aumentar a velocidade (m/s)
29 a 32	Z Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Aumentar a velocidade (m/s)
33 a 34	X Temperatura do acelerômetro	int não assinado	2 bytes	Medição da temperatura
35	IO1 Contagem do pulso	int não assinado	1 byte	-
36	Contador de pulsos IO2	int não assinado	1 byte	-
37	Posição do sinal	int não assinado	1 byte	-
38	Somada de verificação	int não assinado	1 byte	Somada de bytes 1-37

Notas de interpretação dos dados:
• Os dados do giroscópio dos eixos X, Y e Z representam aumentos de ângulo medidos em graus
• Os dados do acelerômetro dos eixos X, Y e Z representam aumentos de velocidade medidos em metros por segundo
• Unidade de temperatura: graus, positivo=(D33+D34*256) *0.01, negativo=(D33+D34*256-65536) *0.01
• Detalhes da definição do pavilhão fornecidos no apêndice 1 (b)

Dimensões físicas

Unidade de inércia de fibra óptica para medição dinâmica 0

Dimensões:90 * 90 * 78 mm (tolerância ± 1 mm, excluindo os conectores)
Peso:≤ 900 g
