TDF42IMU0 Unidade inercial de fibra óptica

A unidade inercial de fibra óptica TDF42IMU0 oferece tamanho compacto, construção leve, baixo consumo de energia e alto desempenho de precisão.Projetados para aplicações exigentes com impacto e vibração significativos, esta unidade é ideal para pequenas medições de inércia de alta precisão em sistemas de torpedos, armas terrestres / aéreas, plataformas de mísseis e outros cenários de medição de movimento dinâmico.

Características fundamentais

Dimensões compactas: 115 * 94 * 50 mm (tolerância ± 1 mm)
Construção leve: ≤ 0,85 kg
Baixo consumo de energia: ≤ 12 W de funcionamento estável
Giroscópio e acelerômetro de fibra óptica de alta precisão
Performance ambiental robusta: operação a -40°C a 60°C
Interfaces de comunicação RS422 duplas
Conectividade Ethernet de 100 Mbps

Especificações de desempenho

Desempenho do giroscópio

Parâmetro	Especificações	Valor
Estabilidade de desvio zero (100s)	Estabilidade de desvio zero	00,05°/h
Estabilidade de viés zero (10s)	Estabilidade de desvio zero	0.1°/h
Temperatura variável Bias zero	Estabilidade	0.1°/h
Fator de escala	Fator da escala de temperatura total	≤ 200 ppm
Coeficiente de caminhada aleatória	Outros indicadores	00,01°/h
Faixa de entrada	Medição da taxa angular	400°/s

Desempenho do acelerômetro

Parâmetro	Especificações	Valor
Erro mensal de desvio	Erro global de desvio	50 μg
Sensibilidade à temperatura de viés zero	Indicador de desvio zero	50 μg/°C
Erro mensal do fator de escala	Erro global do fator de escala	50 ppm
Sensibilidade à temperatura do fator de escala	Sensibilidade à temperatura do fator de escala	50 ppm/°C
Faixa de entrada	Medição da aceleração	± 20 g

Especificações ambientais e eléctricas

Temperatura de funcionamento:-40°C a 60°C

Temperatura de armazenamento:-45°C a 70°C

Fornecimento de energia:18-36V DC

Consumo de energia estável:≤ 12 W

Consumo de energia de arranque:≤ 25 W

Interfaces elétricas

As interfaces elétricas externas incluem interface de alimentação, interface de comunicação RS422 e interface Ethernet de 100Mbps.

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,14	Fonte de alimentação externa	Alimentação PCS positiva	24 V
2,15	Fornecimento de energia PCS em terra	Terra de potência	-
10	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
9	Saída de sinal de 200 Hz	IMU_TX1-	Dados de saída da UMI negativos
7	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
6	Sinal de sincronização	- Sim, sim.	Sinal de sincronização da UMI negativo

Protocolo de comunicação

A porta serial RS422 1 produz três canais de informações de aumento de ângulo, três canais de informações de aumento de velocidade, informações de contagem de IO e informações de temperatura em frequência de dados de 200 Hz.Portos sérios RS422 2 sinais de sincronização de saída de tempo com características de sincronização precisas.

Protocolo de dados de saída

Taxa de Baud:460800bps

Formato de saída:RS422, 1 bit de início, 1 bit de parada, 8 bits de dados, sem soma de verificação

Frequência de dados:200 Hz

CN	Significado	Tipo de dados	Duração	Descrição
1 a 4	Cabeçalho do Pacote	int não assinado	4 bytes	0x55x55x55
5 a 8	Contagem de pacotes	int não assinado	4 bytes	Valor de contagem interna da UMI
9 a 12	X Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
13 a 16	Y Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
17 a 20	Z Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
21 a 24	X Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Incremento de velocidade (m/s)
25 a 28	Y Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Incremento de velocidade (m/s)
29 a 32	Z Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Incremento de velocidade (m/s)
33 a 34	X Temperatura do acelerômetro	int não assinado	2 bytes	Medição da temperatura
35	IO1 Contagem do pulso	int não assinado	1 byte	-
36	Contador de pulsos IO2	int não assinado	1 byte	-
37	Posição do sinal	int não assinado	1 byte	-
38	Somada de verificação	int não assinado	1 byte	Somada de bytes 1-37

Nota:Os dados do giroscópio dos eixos X, Y e Z representam aumentos de ângulo medidos em graus. Os dados do acelerômetro dos eixos X, Y e Z representam aumentos de velocidade medidos em metros por segundo.graus, calculado como positivo=(D33+D34*256) *0.01, negativo=(D33+D34*256-65536) *0.01.

Dimensões físicas

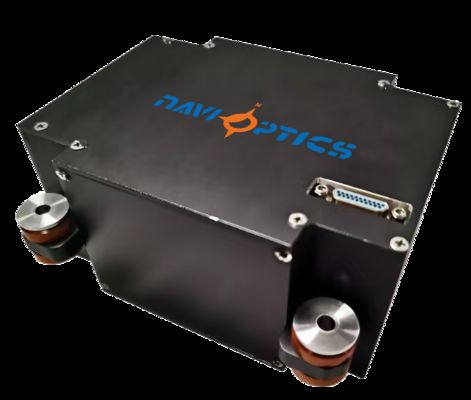

Compacta e leve TDF42IMU0 Fibra óptica unidade inercial com baixo consumo de energia e alta precisão 0

Dimensões:115 * 94 * 50 mm (tolerância ± 1 mm, excluindo os conectores)

Peso:≤ 0,85 kg
