Qualidade Unidade inercial de fibra óptica de tamanho pequeno TDFG99IMU com alta precisão e peso leve para medição dinâmica fábrica

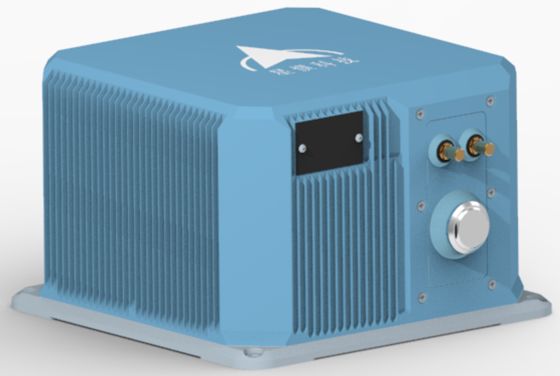

Unidade inercial de fibra óptica de tamanho pequeno TDFG99IMU com alta precisão e peso leve para medição dinâmica

Name: Unidade inercial de fibra óptica de tamanho pequeno TDFG99IMU com alta precisão e peso leve para medição dinâmica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG99IMU

Local de Origem: CHINA

Certificação: CCS

Quantidade mínima de pedido: um conjunto

Condições de pagamento: L/c, t/t

Embalagem Padrão: Caixa de caixa

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Resumo do Produto

Unidade inercial de fibra óptica de tamanho pequeno TDFG99IMU Esta unidade de inércia de fibra óptica compacta e leve oferece alta precisão com baixo consumo de energia.Garante um desempenho fiável em ambientes de alto impacto e vibraçãoIdeal para aplicações puras de fixação, ele atende aos ...

Atributos personalizados do produto

Destacar

unidade de inércia de fibra óptica pequena

,

Sensor Imu de alta precisão

,

unidade de medição inercial leve

Estabilidade de viés zero (100s):

00,005°/h

Estabilidade de viés zero (10s):

00,01°/h

Estabilidade de viés zero de temperatura variável:

00,02°/h

Fator de escala a toda temperatura:

≤150ppm

Coeficiente de caminhada aleatória:

0,001 °/h

Faixa de entrada:

400 °/s

Descrição do produto

Unidade inercial de fibra óptica de tamanho pequeno TDFG99IMU

Esta unidade de inércia de fibra óptica compacta e leve oferece alta precisão com baixo consumo de energia.Garante um desempenho fiável em ambientes de alto impacto e vibraçãoIdeal para aplicações puras de fixação, ele atende aos exigentes requisitos de plataformas não tripuladas de próxima geração, sistemas submarinos/torpedeiros, e de terra, aérea,e plataformas de armas de mísseis que requerem tecnologia inercial miniaturizada mas de alta precisão.

Características fundamentais

Design compacto e leve com baixo consumo de energia
Tecnologia de fibra óptica de alta precisão
Diminuição de vibração de oito pontos para ambientes de alto impacto
Apto para aplicações de fixação em rede pura
Medição dinâmica do movimento angular e linear
Compatível com plataformas não tripuladas de última geração

Especificações de desempenho

Desempenho do giroscópio

Indicador de desempenho	Especificações	Valor
Estabilidade de desvio zero (100s)	Estabilidade de Bias Zero	00,005°/h
Estabilidade de viés zero (10s)	Estabilidade de Bias Zero	00,01°/h
Temperatura variável Bias zero	Estabilidade de Bias Zero	00,02°/h
Fator de escala	Fator de escala de temperatura total	≤ 150 ppm
Coeficiente de caminhada aleatória	Outros indicadores	00,001°/h
Faixa de entrada	Outros indicadores	400°/s

Desempenho do acelerômetro

Indicador de desempenho	Especificações	Valor
Desvio Erro global mensal	Índice de desvio	20 μg
Sensibilidade à temperatura de viés zero	Indicador de viés zero	20 μg/°C
Erro global mensal do fator de escala	Fator de escala	20 ppm
Sensibilidade à temperatura do fator de escala	Fator de escala	20 ppm/°C
Faixa de entrada	Indicador de alcance	± 20 g

Características da unidade

Categoria	Especificações	Valor	Notas
Desempenho ambiental	Temperatura de operação	-40°C-60°C
Desempenho ambiental	Temperatura de armazenamento	-45°C ∼70°C
Requisitos gerais	Fornecimento de energia	18 ̊36V ((DC)
Requisitos gerais	Consumo de energia estável	≤ 15 W	Consumo de energia de arranque ≤ 25 W

Interfaces elétricas

Pinhas	Conectividade	Nome do sinal	Características do sinal
39,40	Fonte de alimentação externa	Alimentação PCS positiva	24 V
41,42	Fonte de alimentação externa	Fornecimento de energia PCS em terra	Terra de potência
5	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
6	Saída de sinal de 200 Hz	IMU_TX1-	Dados de saída da UMI negativos
9	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
10	Sinal de sincronização	- Sim, sim.	Sinal de sincronização da UMI negativo

Aparência e dimensões estruturais

Unidade inercial de fibra óptica de tamanho pequeno TDFG99IMU com alta precisão e peso leve para medição dinâmica 0
