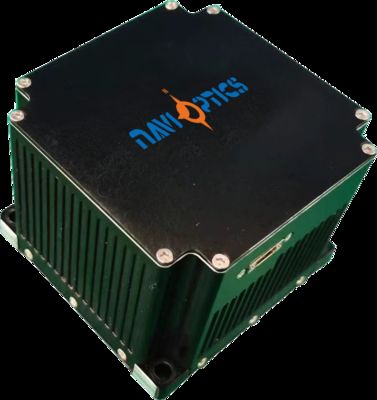

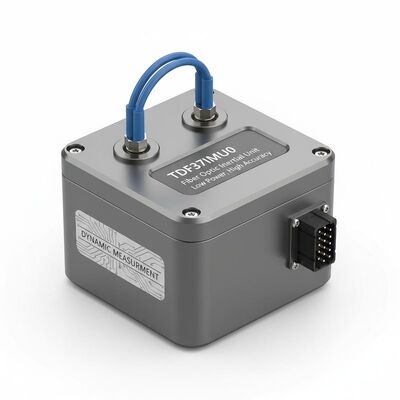

Unidade de inércia de fibra óptica de pequeno porte TDF37IMU0

Unidade inercial de fibra óptica compacta com baixo consumo de energia, alta precisão e design leve para aplicações de navegação exigentes.

Visão geral do produto

As unidades inerciais de fibra óptica oferecem vantagens significativas, incluindo pequeno tamanho, peso leve, baixo consumo de energia e alta precisão.Estas unidades são concebidas para sistemas puros de fixação e satisfazem os requisitos das modernas plataformas não tripuladasO sistema fornece medição dinâmica de informações de movimento angular e linear do portador.

Especificações de desempenho

Desempenho do giroscópio

Parâmetro	Especificações	Valor
Estabilidade de viés zero (10s)	Estabilidade de desvio zero	0.2°/h
Temperatura variável Bias zero (100s)	Estabilidade de temperatura	0.5°/h
Factor de escala não linearidade	Fator de escala	≤ 20 ppm
Coeficiente de caminhada aleatória	Outros indicadores	00,02°/√h
Faixa de entrada	Distância	400°/s

Desempenho do acelerômetro

Parâmetro	Especificações	Valor
Repetitividade de viés zero	Índice de desvio	0.3 mg
Sensibilidade à temperatura de viés zero	Indicador de desvio zero	50 μg/°C
Repetitividade do fator de escala	Fator de escala	300 ppm
Sensibilidade à temperatura do fator de escala	Fator de escala	20 ppm/°C
Faixa de entrada	Indicador de alcance	± 20 g

Características do sistema

Parâmetro	Especificações	Valor	Observações
Temperatura de funcionamento	Desempenho ambiental	-40°C ∼65°C
Temperatura de armazenamento	Desempenho ambiental	-40°C-60°C
Fornecimento de energia	Requisitos gerais	18 ̊36V ((DC)
Consumo de energia estável	Requisitos de potência	≤ 8W	Consumo de energia de arranque ≤ 15 W

Protocolos de comunicação

Portão RS422 Serial 1:saída de dados brutos da IMU a uma frequência de 200 Hz, fornecendo três canais de informações sobre o aumento de ângulo, três canais de informações sobre o aumento de velocidade, informações sobre a contagem de IO e informações sobre a temperatura.Protocolo de dados detalhado no apêndice A sem perda de dados.
Portão de série RS422 2:Uma saída de dados síncrona do IMU com sinal de sincronização do tempo (borda ascendente válida), sinal diferencial RS422, largura de pulso de 10±2μs, intervalo de sinal de amostragem de 5ms±20μs.Dados transmitidos na porta de série 1 50 μs após a emissão da borda ascendente.
Portão RS422 Serial 3:Saída de dados brutos do giroscópio a uma taxa de transmissão de 460,8 kbps ± 2 kbps com paridade par. Saídas de dados do giroscópio sincronizados com onda quadrada externa de 2 kHz ou forma de transmissão com frequência de atualização de 2k.

Protocolo de dados de saída

Frequência de saída de dados brutos da UMI: 200 Hz com as seguintes especificações de protocolo:

Taxa de Baud: 460800bps
Formato de saída: RS422, 1 bit de início, 1 bit de parada, 8 bits de dados, sem soma de verificação
Frequência de dados: 200 Hz
Protocolo de comunicação conforme detalhado a seguir
Bits não definidos por padrão para 0, múltiplos bytes transmitidos com byte baixo primeiro

Número de bytes	Significado	Tipo de dados	Duração	Descrição
1 a 4	Cabeçalho do Pacote	int não assinado	4 bytes	0x55x55x55
5 a 8	Contagem de pacotes	int não assinado	4 bytes	Valor de contagem interna da UMI
9 a 12	X Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
13 a 16	Y Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
17 a 20	Z Dados do giroscópio	Ponto flutuante de precisão única	4 bytes	Incremento do ângulo (grados)
21 a 24	X Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Incremento de velocidade (m/s)
25 a 28	Y Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Incremento de velocidade (m/s)
29 a 32	Z Dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	Incremento de velocidade (m/s)
33 a 34	X Temperatura	int não assinado	2 bytes	Medição da temperatura
35	IO1 Contagem do pulso	int não assinado	1 byte	-
36	Contador de pulsos IO2	int não assinado	1 byte	-
37	Posição do sinal	int não assinado	1 byte	-
38	Somada de verificação	int não assinado	1 byte	Somada de bytes 1-37

Nota: os dados do giroscópio dos eixos X, Y e Z representam aumentos de ângulo em graus. Os dados do acelerômetro dos eixos X, Y e Z representam aumentos de velocidade em metros por segundo.positivo=(D33+D34*256) *0.01, negativo=(D33+D34*256-65536) *0,01 graus. Definição da bandeira mostrada no apêndice 1 ((b).

Interfaces elétricas

Conector do dispositivo: J63A-242-015-261-TH para alimentação e comunicação.

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,2	Fonte de alimentação externa	Fonte de alimentação PCS	24 V
3,4	Fonte de alimentação PCS	Terra de potência
5	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
6	Saída de sinal de 200 Hz	IMU_TX1-	Dados de saída da UMI negativos
9	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
10	Sinal de sincronização	- Sim, sim.	Sinal de sincronização da UMI negativo

Dimensões e peso
