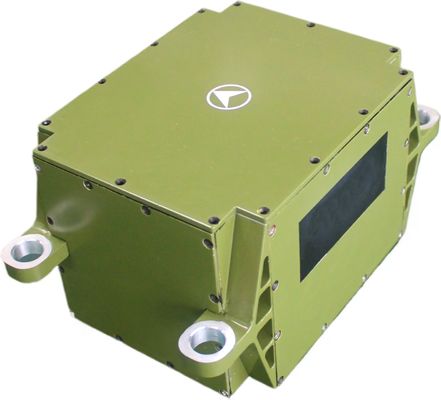

Unidade de Inercia Laser TDL45IMU de pequena dimensão e alta precisão para ambientes de grande impacto e vibração

Name: Unidade de Inercia Laser TDL45IMU de pequena dimensão e alta precisão para ambientes de grande impacto e vibração
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL45IMU

Local de Origem: CHINA

Certificação: CCS

Quantidade mínima de pedido: um conjunto

Condições de pagamento: L/c, t/t

Embalagem Padrão: Caixa de caixa

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Resumo do Produto

Unidade de Inércia Laser TDL45IMU de Alta Precisão de Pequeno Tamanho Esta unidade compacta de inércia a laser oferece um desempenho excepcional com pequeno tamanho, peso leve, baixo consumo de energia e alta precisão.Resiste a grandes impactos., ambientes de alta vibração e suporta um design puro ...

Atributos personalizados do produto

Destacar

pequena unidade inercial TDL45IMU de alta precisão

,

unidade de inércia laser resistente a grandes impactos

,

Unidade de medição IMU à prova de grandes vibrações

Estabilidade de viés zero (100s):

00,01°/h

Repetibilidade de viés zero:

00,005°/h

Fator de escala a toda temperatura:

≤5ppm

Coeficiente de caminhada aleatória:

0,002 °/h

Faixa de entrada:

400 °/s

Descrição do produto

Unidade de Inércia Laser TDL45IMU de Alta Precisão de Pequeno Tamanho

Esta unidade compacta de inércia a laser oferece um desempenho excepcional com pequeno tamanho, peso leve, baixo consumo de energia e alta precisão.Resiste a grandes impactos., ambientes de alta vibração e suporta um design puro para várias plataformas não tripuladas e sistemas de armas.

Visão geral do produto

Projetado para aplicações exigentes, o TDL45IMU fornece medição dinâmica do movimento angular do portador e informações de movimento linear.Transmissão aérea, e plataformas de mísseis que requerem navegação inercial compacta e de alta precisão.

Especificações de desempenho

Desempenho do giroscópio

Parâmetro	Especificações	Valor
Estabilidade de desvio zero (100s)	Indicador de viés zero	00,01°/h
Repetitividade de viés zero		00,005°/h
Fator de escala de temperatura total	Fator de escala	≤ 5 ppm
Coeficiente de caminhada aleatória	Outros indicadores	00,002°/h
Faixa de entrada		400°/s

Desempenho do acelerômetro

Parâmetro	Especificações	Valor
Desvio Erro global mensal	Índice de desvio	20 μg
Sensibilidade à temperatura de viés zero	Indicador de viés zero	20 μg/°C
Erro global mensal do fator de escala	Fator de escala	20 ppm
Sensibilidade à temperatura do fator de escala		20 ppm/°C
Faixa de entrada	Indicador de alcance	± 20 g

Especificações gerais e ambientais

Parâmetro	Especificações	Valor	Notas
Temperatura de operação	Desempenho ambiental	-40°C-60°C
Temperatura de armazenamento		-45°C ∼70°C
Fornecimento de energia	Requisitos gerais	18 ̊36V ((DC)
Consumo de energia estável		≤ 20 W	Consumo de energia de arranque ≤ 25 W

Interfaces elétricas

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,12	Fonte de alimentação externa	Alimentação PCS positiva	24 V
2,13		Fornecimento de energia PCS em terra	Terra de potência
3	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
14		IMU_TX1-	Dados de saída da UMI negativos
6	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
17		- Sim, sim.	Sinal de sincronização da UMI negativo

Aparência e dimensões estruturais

Unidade de Inercia Laser TDL45IMU de pequena dimensão e alta precisão para ambientes de grande impacto e vibração 0
