Qualidade Unidade inercial de fibra óptica TDF61IMU0 de pequena dimensão e alta precisão com baixo consumo de energia para plataformas de armas terrestres e aéreas fábrica

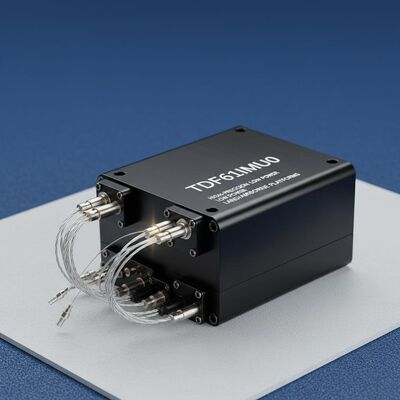

Unidade inercial de fibra óptica TDF61IMU0 de pequena dimensão e alta precisão com baixo consumo de energia para plataformas de armas terrestres e aéreas

Name: Unidade inercial de fibra óptica TDF61IMU0 de pequena dimensão e alta precisão com baixo consumo de energia para plataformas de armas terrestres e aéreas
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF61IMU0

Local de Origem: CHINA

Quantidade mínima de pedido: um conjunto

Condições de pagamento: L/c, t/t

Embalagem Padrão: Caixa de caixa

Resumo do Produto

TDF61IMU0: IMU de fibra óptica compacta com estabilidade de giroscópio de 0,03°/h e faixa de acelerômetro de ±20g. Baixa potência (≤15W), operação de -40°C a 60°C. Ideal para plataformas de armas terrestres/aéreas que exigem alta precisão em espaço mínimo.

Atributos personalizados do produto

Destacar

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Descrição do produto

Unidade de inércia de fibra óptica TDF61IMU0 de pequena dimensão e alta precisão

Projetado para uso em plataformas de armas terrestres e aéreas, com dimensões compactas e uma precisão excepcional.

Visão geral do produto

As unidades inerciais de fibra óptica oferecem vantagens significativas, incluindo pequeno tamanho, peso leve, baixo consumo de energia e alta precisão.e configurações inerciais de modulação de eixo duplo, tornando-os ideais para novas plataformas não tripuladas, armas de água/torpedo e plataformas de armas terrestres/aéreas que requerem compacidade,Equipamento de medição inercial de alta precisão com capacidade de medição dinâmica de movimento angular e linear.

Especificações de desempenho

Indicadores de desempenho do giroscópio

Parâmetro	Especificações	Valor
Estabilidade de desvio zero (100s)	Estabilidade de desvio zero	00,03°/h
Estabilidade de viés zero (10s)	Estabilidade de desvio zero	00,05°/h
Temperatura variável Bias zero	Estabilidade de desvio zero	0.1°/h
Fator de escala	Fator da escala de temperatura total	≤ 150 ppm
Coeficiente de caminhada aleatória	Outros indicadores	00,003°/√h
Faixa de entrada	Intervalo de entrada	600°/s

Indicadores de desempenho do acelerômetro

Parâmetro	Especificações	Valor
Desvio Erro global mensal	Índice de desvio	50 μg
Sensibilidade à temperatura de viés zero	Indicador de desvio zero	50 μg/°C
Erro global mensal do fator de escala	Fator de escala	50 ppm
Sensibilidade à temperatura do fator de escala	Fator de escala	50 ppm/°C
Faixa de entrada	Indicador de alcance	± 20 g

Características da máquina inteira

Parâmetro	Especificações	Valor	Notas
Temperatura de operação	Desempenho ambiental	-40°C-60°C
Temperatura de armazenamento	Desempenho ambiental	-45°C ∼70°C
Fornecimento de energia	Requisitos gerais	18 ̊36V ((DC)
Consumo de energia estável	Requisitos gerais	≤ 15 W	Consumo de energia de arranque ≤ 25 W

Interfaces elétricas

As interfaces elétricas externas incluem interface de alimentação, interface de comunicação RS422 e interface Ethernet de 100Mbps.

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,14	Fonte de alimentação externa	Alimentação PCS positiva	24 V
2,15	Fonte de alimentação externa	Fornecimento de energia PCS em terra	Terra de potência
10	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
9	Saída de sinal de 200 Hz	IMU_TX1-	Dados de saída da UMI negativos
7	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
6	Sinal de sincronização	- Sim, sim.	Sinal de sincronização da UMI negativo

Protocolo de comunicação

A porta serial RS422 1 produz três canais de informações sobre o aumento de ângulo, três canais de informações sobre o aumento de velocidade, informações sobre a contagem de IO,e informações de temperatura a uma frequência de dados de 200 Hz (os valores de observação em bruto sem interpolação são compensados por erros)
Portos de saída de sincronização de tempo do RS422 serial port 2 no momento da amostragem 1 (borda ascendente válida que representa o tempo de amostragem do sensor de inércia)
sinal diferencial RS422 com largura de pulso de 10 ± 2μs
Intervalo de sinal de amostragem de 5 ms ± 20 μs
Tempo de fixação do nível das bordas ascendentes e descendentes não superior a 100 ns
A transmissão de dados na porta de série 1 ocorre 50μs após a emissão da borda ascendente

Protocolo de dados de saída

Taxa de Baud: 460800bps
Formato de saída: RS422, bit de início de 1 bit, bit de parada de 1 bit, bit de dados de 8 bits, sem soma de verificação
Frequência de dados: 200 Hz
Todos os bits não definidos são preenchidos com 0 por padrão
Ao transmitir vários bytes, o byte baixo vem primeiro e o byte alto vem por último

Número de bytes	Significado	Tipo de dados	Duração	Descrição
1 a 4	Cabeçalho do pacote	Int não assinado	4 bytes	0x55x55x55
5 a 8	Contagem de pacotes	Int não assinado	4 bytes	Valor de contagem interna da UMI
9 a 12	Dados do giroscópio X	Ponto flutuante de precisão única	4 bytes	medida linear
12 a 16	Dados do giroscópio Y	Ponto flutuante de precisão única	4 bytes	medida linear
16 a 20	Dados do giroscópio Z	Ponto flutuante de precisão única	4 bytes	medida linear
21 a 24	X dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	M/S
25 a 28	Y dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	M/S
29 a 32	Z dados do acelerômetro	Ponto flutuante de precisão única	4 bytes	M/S
33 a 34	X temperatura do acelerômetro	Int não assinado	2 bytes	medida linear
35	Contagem de pulsos IO1	Int não assinado	1 byte	-
36	Contagem de pulsos IO2	Int não assinado	1 byte	-
37	Posição do sinal	Int não assinado	1 byte	-
38	Somada de verificação	Int não assinado	1 byte	Somada de 1-37 bytes

Nota: os dados do giroscópio do eixo X, Y e do eixo Z são incrementos de ângulo, medidos em graus.positivo=(D33+D34 * 256) * 0.01, negativo=(D33+D34 * 256-65536) * 0.01.

Dimensões

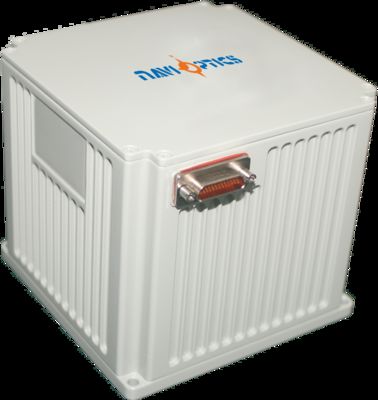

Unidade inercial de fibra óptica TDF61IMU0 de pequena dimensão e alta precisão com baixo consumo de energia para plataformas de armas terrestres e aéreas 0

Dimensões:110 mm * 110 mm * 100 mm (± 1 mm, excluindo os conectores)
Tamanho da instalação:102 mm * 102 mm
Abertura da instalação:4- Φ 4,3 mm
Peso:≤ 1,7 kg
