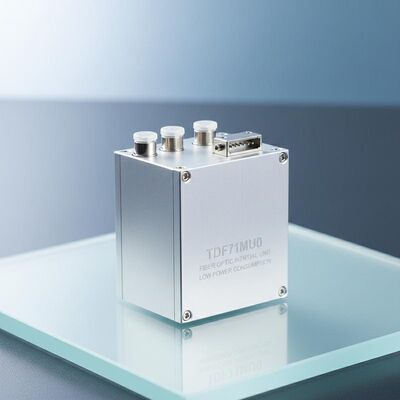

Qualidade Unidade inercial de fibra óptica de tamanho pequeno e peso leve TDF71IMU0 com baixo consumo de energia fábrica

Unidade inercial de fibra óptica de tamanho pequeno e peso leve TDF71IMU0 com baixo consumo de energia

Name: Unidade inercial de fibra óptica de tamanho pequeno e peso leve TDF71IMU0 com baixo consumo de energia
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF71IMU0

Local de Origem: China

Quantidade mínima de pedido: um conjunto

Condições de pagamento: L/c, t/t

Embalagem Padrão: Caixa de caixa

Resumo do Produto

Unidade inercial de fibra óptica TDF71IMU0: compacta (130×130×110mm), leve (≤2,2kg), baixa potência (≤15W). Alta precisão: estabilidade do giroscópio de 0,01°/h, erro do acelerômetro de 20μg. Opera de -40°C a 60°C, ideal para sistemas não tripulados e plataformas de mísseis.

Atributos personalizados do produto

Destacar

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

Descrição do produto

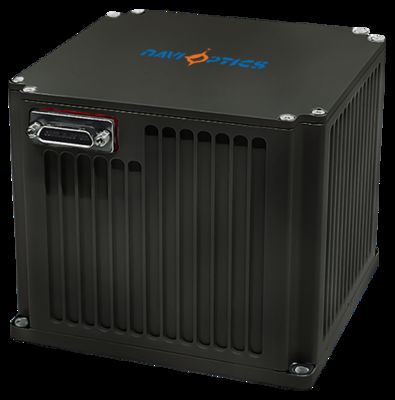

Unidade inercial de fibra óptica de tamanho pequeno e peso leve TDF71IMU0

Unidade inercial de fibra óptica com baixo consumo de energia, concebida para plataformas não tripuladas, armas de água/torpedo e terrestre, aérea,e plataformas de armas de mísseis que exijam medidas inerciais de pequeno porte e de alta precisão.

Especificações de desempenho

Desempenho do giroscópio

Parâmetro	Especificações	Valor	Notas
Estabilidade de desvio zero (100s)	00,01°/h
Estabilidade de viés zero (10s)	00,03°/h
Temperatura variável Bias zero	00,05°/h
Fator de escala de temperatura total	≤ 150 ppm
Coeficiente de caminhada aleatória	00,002°/√h
Faixa de entrada	400°/s

Desempenho do acelerômetro

Parâmetro	Especificações	Valor	Notas
Erro mensal de desvio	20 μg
Sensibilidade à temperatura de viés zero	20 μg/°C
Erro mensal do fator de escala	20 ppm
Sensibilidade à temperatura do fator de escala	20 ppm/°C
Faixa de entrada	± 20 g

Características da unidade

Parâmetro	Especificações	Notas
Temperatura de funcionamento	-40°C a 60°C
Temperatura de armazenamento	-45°C a 70°C
Fornecimento de energia	18-36V DC
Consumo de energia estável	≤ 15 W	Início: ≤ 25 W

Protocolos de comunicação

Interface de depuração universal com taxa de baud 460800, 8 bits de dados, 1 bit de parada, sem soma de verificação, transmissão de baixa a alta ordem.

Bytes	Conteúdo da mensagem	Tipo	Notas
1 a 2	Cabeçalho do quadro	carvão	0x5A,0x54
3	Comprimento do quadro	carvão	0x1E
4	Identificador de quadro	carvão	0x04
5 a 8	Número de quadro	int	Acumulação de 200 Hz
9-11	X Saída do acelerômetro	car*3	Nota 1
12 a 14	Y Saída do acelerômetro	car*3
15 a 17	Z Saída do acelerômetro	car*3
18 a 20	X Saída do giroscópio	car*3	Nota 2
21 a 23	Y Saída do giroscópio	car*3
24 a 26	Z Saída do giroscópio	car*3
27	Reserva	carvão
28 a 31	Reserva	int
32 a 33	Reserva	curto
34	Somada de verificação		Total de bytes 4-33

Interfaces elétricas

As interfaces externas incluem alimentação, comunicação RS422 e Ethernet de 100 Mbps.

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,2	Fonte de alimentação externa	Alimentação PCS positiva	24 V
3,4	Base de alimentação do PCS	Terra de potência
5	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
6		IMU_TX1-	Dados de saída da UMI negativos
9	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
10		- Sim, sim.	Sinal de sincronização da UMI negativo

Dimensões

Unidade inercial de fibra óptica de tamanho pequeno e peso leve TDF71IMU0 com baixo consumo de energia 0

Dimensões: 130 mm * 130 mm * 110 mm (± 1 mm, excluindo os conectores)
Tamanho da instalação: 120 mm * 120 mm
Abertura da instalação: 4-Φ5,3 mm
Peso: ≤ 2,2 kg
